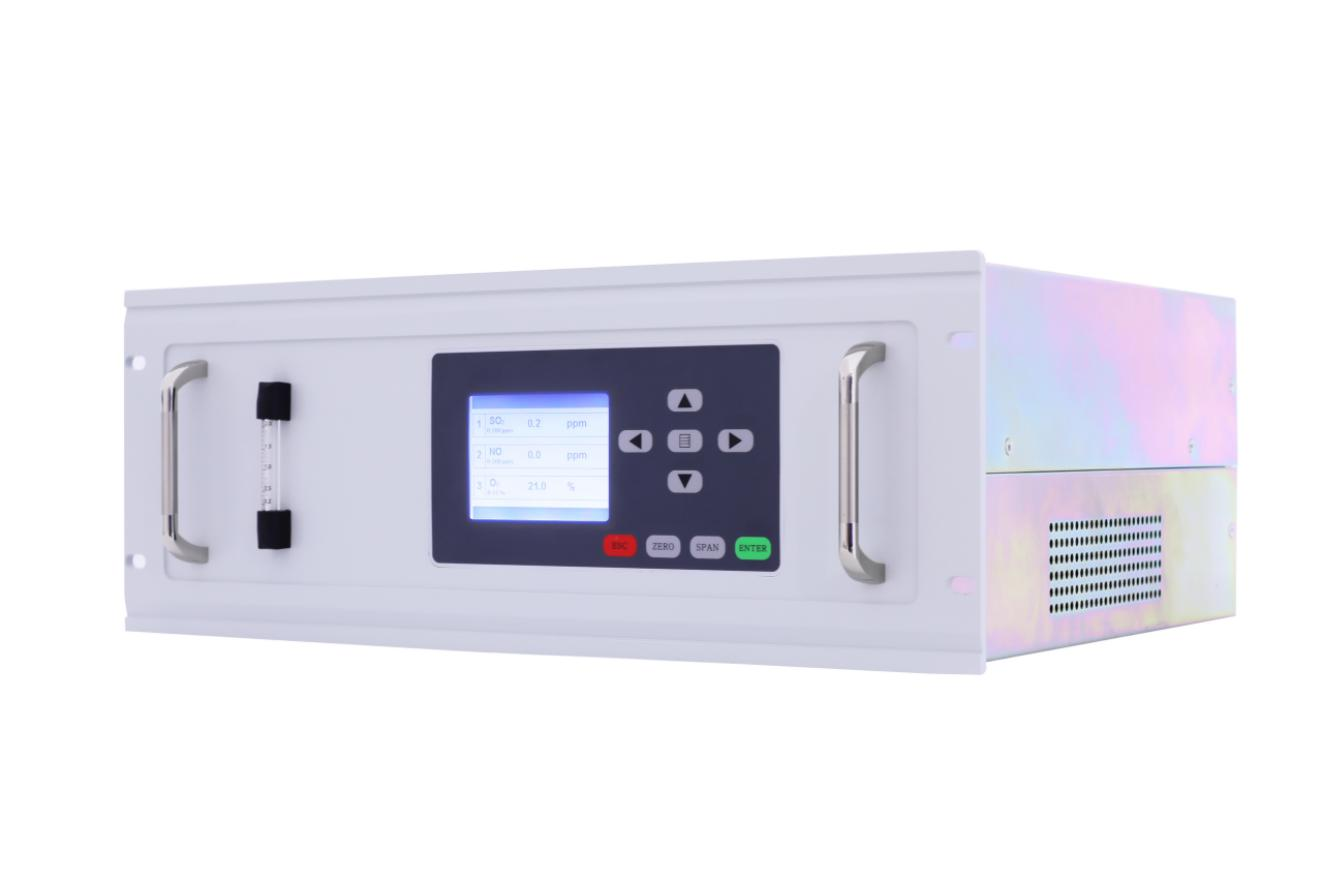

紫外烟气分析仪

仪器构成

JL-100S型紫外烟气分析仪由光源、气体室、光谱仪、HMI模块、接口板、氧传感器模块（或氧化锆模块）、温度传感器等部件以及扩展模块（CO检测、CO2检测）组成：

其中：

 光源：可产生检测需要的190-500nm紫外光。其关键参数为光源寿命和可用紫外光波长范围，分析仪采用高性能、长寿命紫外脉冲氙灯；气体室：也称流通池、测量池，被测气体将恒定的流量流过，吸收紫外光，以便获取吸收光谱。其关键参数为光程和耐腐蚀能力；

光谱仪：接收来自气体室的气体吸收后的紫外光，实现分光及光谱采集。关键参数为灵敏度（特别是紫外波段）、分辨率和温漂；

氧传感器：采用电化学方式，测量氧气浓度；

温度传感器：采集样气的温度和压力，用于将测量成分浓度转化为标态下的浓度；

HMI模块：实现通过吸收光谱计算成分浓度的化学计量学算法，以及人机交互；

接口板：提供开关量、模拟量输入输出，提供RS232、485等通讯接口。

主要功能

■ 利用紫外吸收光谱和化学计量学算法测量气体浓度并实时显示，通过RS232、RS485、4-20mA将浓度实时输出；

■ 可实现手动和自动事件触发（如定时时间、外部开关量输入等）的调零、量程校准；

■ 开关量、模拟量输出/输入可灵活配置，实现与外部控制系统等的良好配合；

■ 每个气体（除O2外）均支持大小两个量程，双量程间可自动、手动或外部触发切换，量程比达到10:1；

■ 在气体室透镜受到样气污染导致能量衰减时，支持自动光谱能量调节；

■ 支持通过GPRS远程配置、远程诊断分析仪；
